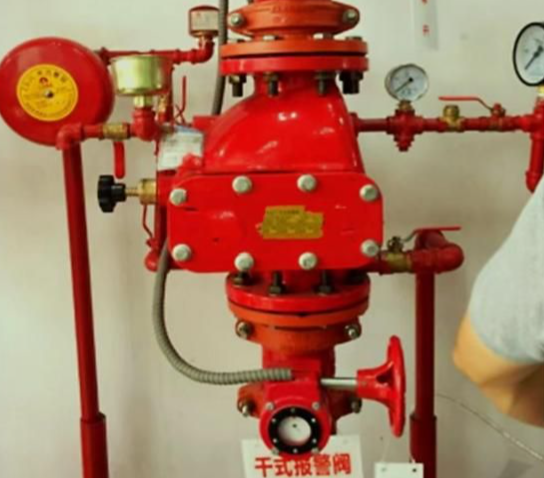

干式报警阀组的系统侧和供水侧为什么能保持关闭

发布日期:2025-06-09 10:51:22   浏览量:6

干式报警阀组的系统侧和供水侧之所以能保持关闭,是其独特设计和工作原理的体现。干式报警阀是一种常闭式阀门,广泛应用于寒冷地区或对水渍敏感的场所,其核心功能是在火灾发生时,确保水流及时、有效地输送到灭火区域,同时在非火灾状态下,防止水误入系统,避免不必要的损失。


1. 系统侧的关闭机制

系统侧的关闭主要依赖于“气压”和“阀瓣结构”的协同作用。

  • 气压维持关闭: 干式报警阀组的系统侧(即管网侧)在正常运行状态下,充入的是有压气体(通常是压缩空气或氮气)。这些气体的压力被 地控制在一个预设值,这个压力会作用在阀瓣的上方。而阀瓣的下方,由于尚未充水,压力远低于系统侧的气压。这种上下压力差,使得阀瓣被紧紧地压在阀座上,从而形成可靠的密封,阻止水流进入系统。

  • 差动原理: 干式报警阀通常采用差动式结构。这意味着阀瓣上方的受力面积大于下方(供水侧)的受力面积。在系统侧充入的气压作用下,即使供水侧的水压(市政水压或消防泵供水压力)较大,由于受力面积的差异,系统侧的较低气压也能有效地平衡或克服供水侧的较高水压,从而保持阀瓣的关闭状态。例如,一个较小的气压作用在较大的阀瓣面积上,可以产生与一个较大水压作用在较小阀瓣面积上相同的关闭力,甚至更大的关闭力。

  • 阀瓣与阀座的精密配合: 阀瓣与阀座之间采用精密的加工和配合,通常还会使用耐腐蚀、耐老化的橡胶或其他弹性材料作为密封垫圈。这些设计确保了在正常气压作用下,阀瓣与阀座之间能够形成严密的密封,有效防止系统侧的气体泄漏和供水侧的水渗入。

2. 供水侧的关闭机制

供水侧的关闭机制相对简单,主要是依赖于阀瓣本身以及供水压力对阀瓣的反向作用力。

  • 阀瓣的物理阻隔: 在非火灾状态下,干式报警阀的阀瓣将供水侧与系统侧完全隔开。阀瓣本身就是一个物理屏障,阻止了供水管网中的水进入阀门上方的系统侧。

  • 供水压力的辅助作用: 虽然主要关闭力来自系统侧的气压,但供水侧的水压也会对阀瓣的下方产生一个向上的推力。这个推力在一定程度上会辅助阀瓣的关闭,使其更紧密地贴合阀座,尤其是在系统侧气压稍有波动时,供水压力的存在也能提供一定的稳定作用,避免阀瓣的意外开启。

  • 检查阀和排水阀的辅助: 尽管不是直接的关闭机制,但与干式报警阀组配套的检查阀(通常在供水侧的下游)和排水阀也间接保证了供水侧的稳定。检查阀可以防止水流倒灌,而排水阀则可以在维修或测试时,将供水侧残余的水排出,确保系统在非工作状态下保持干燥。

3. 综合考量与系统稳定性

干式报警阀组之所以能长期保持关闭状态,还需归功于以下几个方面的综合考量:

  • 严格的气压监测与补充: 系统侧的气压需要通过压力表进行实时监测,并配置自动或手动补气装置,确保气压始终维持在设定值。一旦气压低于设定值,报警装置会发出信号,提示进行维护。

  • 防误动作设计: 干式报警阀通常设计有防误动作机构,例如一些延迟机构,可以防止因气压的瞬时波动或轻微震动而导致的阀门误开。

  • 定期检测与维护: 为了确保干式报警阀组的可靠性,需要定期进行检查、测试和维护,包括对气压、阀瓣、密封件以及相关附件的检查,确保其处于良好的工作状态。

  • 排水设施: 在阀瓣下方通常设有排水设施,即使阀瓣有轻微渗漏,渗漏的水也会被及时排出,避免在系统侧积水,从而消除因积水导致的冻结或腐蚀风险,进一步保证了系统的“干”性。

综上所述,干式报警阀组系统侧和供水侧能保持关闭,是基于精巧的机械设计、流体力学原理的应用以及严格的气压控制和维护策略的综合体现。它通过巧妙地利用气压和水压的压差以及差动原理,确保了在非火灾状态下系统管道内的干燥,有效避免了水渍损失和冬季管道结冰爆裂的风险,是消防安全领域一项至关重要的技术。
