海湾GST2300ZG输入模块接线图

海湾GST2300ZG输入模块接线图

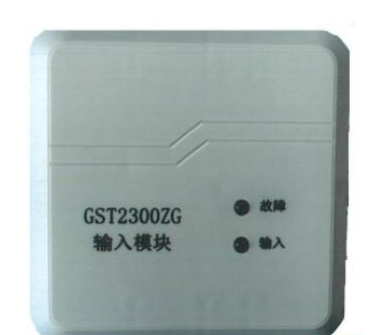

海湾（海源质惠）GST2300ZG输入模块，火灾报警时，报警控制器启动需要联动的外控设备，如压力开关，水流指示器。输入模块可接受设备的动作回答，并将信号上传给报警控制器，采用二总线进行通信。

GST2300ZG输入模块接线图：

　　GST2300ZG输入模块的工作模式可根据现场不同的应用进行设置，模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个5.1kΩ的终端电阻，如下图。

常开检线接线示意图

　　模块输入端如果设置为“常闭检线”状态输入，模块输入线末端（远离模块端）必须串联一个5.1kΩ的终端电阻，其连接现场设备示意图如下图。

常闭检线接线示意图

GST2300ZG输入模块接线端子说明：

　　Z1、Z2：总线接口，无极性；

　　K1、K2：输入反馈，触点信号。
