7.1 特点

 GST-LD-D06 型智能电源盘由交直流转换电路、备用电源浮充控制电路及电源监控电路三个部分

组成，专门为整个消防联动控制系统供电。

 GST-LD-D06 型智能电源盘以交流 220V 作为主电源，同时可外接 DC24V/24Ah 蓄电池作为备电。

备用电源正常时接受主电源充电，当现场交流掉电时，备用电源自动导入为外部设备供电。智能电

源盘可对主电故障及输出故障进行报警，当交流输入掉电时，报主电故障；当输出电压跌落时，报

输出故障；同时还设有电池过充及过放保护功能。电源监控部分用来指示当前输出的电压值及输出

电流值，并具有备电容量指示，以及各类故障及状态显示。

7.2 主要技术指标

（1）额定输出容量：DC24V、21A，分三路，每路 7A

（2）使用环境：

温度： 0℃～+40℃

相对湿度≤95％，不结露

（3）电源：主电为交流 220V+10%

-15%， DC24V 24Ah 密封铅酸电池作备电

（4）外形尺寸：

484mm133mm329mm

7.3 结构特征、安装与布线

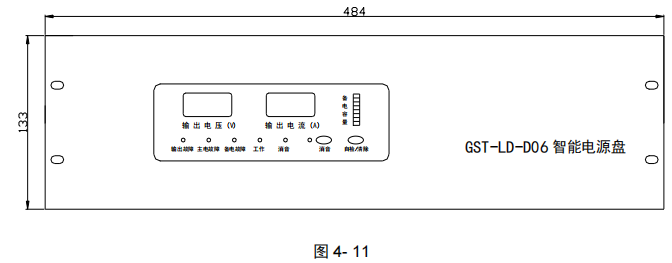

 GST-LD-D06 型电源盘外形示意图如图 4-11：

本电源盘采用柜式插盘结构安装，属标准配置产品，当系统内总的用电量较大时，可选装多块

电源盘。

电源盘的主电开关在电源盘的后面，同位于电源盘后面的还有主电插座、保险及输出接线端子，

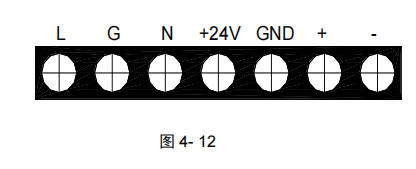

电源盘对外接线端子示意图如图 4-12：

其中:

L、G、N（电源插座）：交流 220V 电源端子(G 为机壳保护地线端子)

+24V、GND：DC24V 输出端子，有三路，三路输出可以并接

+、-：备电输入端子，有三路，当为单路输入时，可接三路中的任意一路，多路输入时可以并接

布线要求：DC24V 电源输出线采用耐火 BV 线，截面积≥4.0mm2。
