海湾GST‐LD‐8335H手动自动状态指示灯结构特征、安装与布线

海湾GST‐LD‐8335H手动自动状态指示灯结构特征、安装与布线

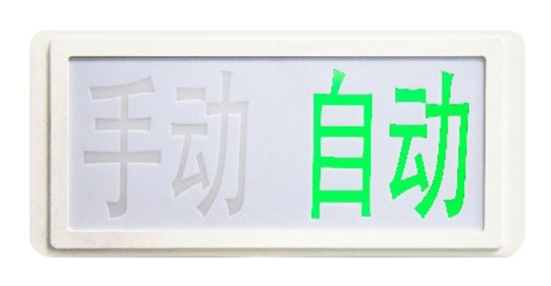

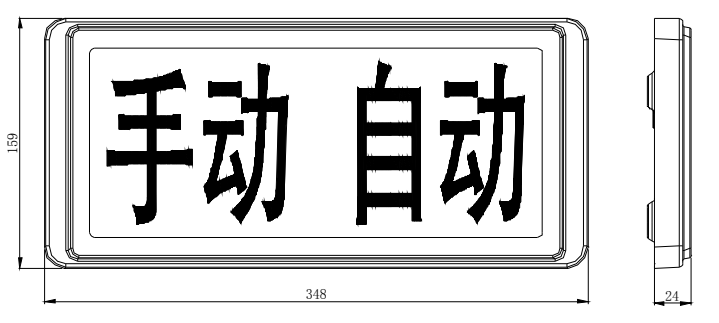

海湾GST‐LD‐8335H手动自动状态指示灯外形示意图如下图 所示（单位：mm）

       安装前应首先检查警报器外壳是否完好无损，标识是否齐全。

       警报器壁挂方式：先安装两只 M6×60 膨胀螺栓，安装孔距为 260mm(参见图如下)，再将警报器接好线，调节好膨胀螺栓的高度，将警报器紧挂在墙上。

海湾GST‐LD‐8335H手动自动状态指示灯指示灯端子说明：

Z1、Z2：白色电缆线，接控制器两总线，无极性。

布线要求：Z1、Z2，宜选用截面积≥1.0mm2 的耐火 RVS 双绞线。

海湾GST‐LD‐8335H手动自动状态指示灯应用方法

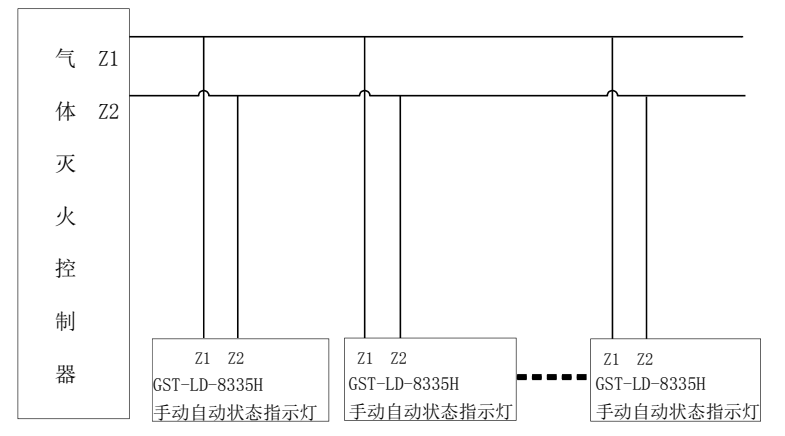

警报器与控制器的总线 DC24V 相连，实现气体释放显示功能。具体连接方法如下图 。
