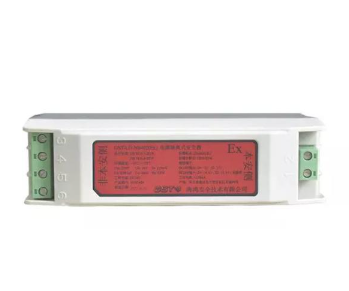

海湾GST-LD-N8402(Ex)电源隔离式安全栅
一、海湾GST-LD-N8402(Ex)电源隔离式安全栅产品概述
海湾GST-LD-N8402(Ex)电源隔离式安全栅采用隔离式安全栅设计方案，为本安系统中本安侧设备提供DC24V。安全栅应安装在安全区域。
二、海湾GST-LD-N8402(Ex)电源隔离式安全栅产品特点
安全栅采用隔离式设计，不需要接地。
三、海湾GST-LD-N8402(Ex)电源隔离式安全栅技术参数
| 型号 | GST-LD-N8402(Ex) |
| 工作电压 | DC24V；允许范围：DC20V～DC28V |
| 工作电流 | ＜150mA |
| 设备容量 | 最多可配接2只GST-HX-MN100C(Ex)火灾声光警报器 |
| 本安参数 | Um：250V Uo：28V Io：115mA Po：0.8W Co：0.083μF Lo：4mH |
| 使用环境 | 温度： -10℃～+55℃ 相对湿度≤95%，不凝露 |
| 安全栅壳体材料 | PA66 |
| 安全栅重量 | 约0.43kg |
| 安全栅防护等级 | IP30 |
| 安全栅安装孔距 | 140mm |
| 安全栅外形尺寸 | 150mm×97mm×36mm |
四、海湾GST-LD-N8402(Ex)电源隔离式安全栅结构特征与工作原理
1.安全栅的外形示意图如图所示。
外形示意图
2.工作原理
安全栅通过隔离和限能2种方式确保本安侧的安全。用变压器隔离，本安侧输出端口用稳压二极管限压、电阻限流。
五、海湾GST-LD-N8402(Ex)电源隔离式安全栅安装与接线
安全栅可以直接安装于宽度为35mm的标准DIN导轨，如图2-1所示。在不具备导轨安装条件时，
可以通过上下两个安装孔，使用M4螺钉或ST4.2自攻螺钉（可选配塑料膨胀管）进行安装，如图2-2所示。
左图导轨安装示意图 右图普通安装示意图
1.接线
安全栅端口通过插拔式端子（包括端子头和端子座）同其他设备连接，将电缆线安装在端子头上后，端子头正确插在端子座上确定稳固连接即可。
2.端子说明
接线端子如下图所示。
接线端子
D1、D2：DC24V，无极性
O+、O-：本安电源输出
注意：安全栅应安装在安全区域，本安侧和非本安侧接线应分开，并保持一定距离(至少为50mm)。
3.布线要求
电源线D1、D2采用阻燃BV线，截面积≥1.5mm2。安全栅至本安编码设备应选用截面积≥1.0mm2的本安电缆，且电缆间分布电容不得大于0.083μF，分布电感不得大于4.0mH。
GST-LD-N8402(Ex)电源隔离式安全栅说明书.pdf
GST-LD-N8402(Ex)电源隔离式安全栅3C.pdf
GST-LD-N8402(Ex)电源隔离式安全栅检测报告.pdf
GST-LD-N8402(Ex)电源隔离式安全栅防爆合格证.pdf
