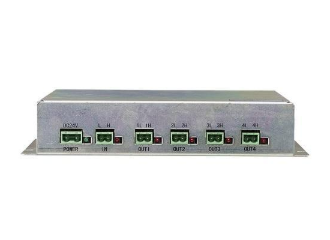

海湾GST-CAN100H CAN星型集中器
一、海湾GST-CAN100H CAN星型集中器概述
CAN100H CAN星型集中器（简称集中器）采用DC24V供电，用于实现控制器CAN总线联网的星型拓扑结构。集中器应连接在星型网络的
中心控制器上，每个分支接口连接一条CAN分支回路。每个分支与主干能够双向透明传输控制器CAN总线信息。集中器的主干接口支持级联，
能够实现分支数目的对等拓展。
GST-CAN100H CAN星型集中器采用DC24V供电，主要用于实现标准星型拓扑结构，扩展4路、8路、12路、16路总线分支。星型集中器
的主干支持级联，可以满足更多分支的扩展。
二、海湾GST-CAN100H CAN星型集中器特点
采用DC24V供电；
支持星型拓扑结构联网；
分支回路有4路、8路、12路、16路四种型号；
主干与分支、分支与分支之间全部相互隔离，可有效避免总线干扰对整个系统的影响。
三、海湾GST-CAN100H CAN星型集中器参数
| 工作电压 | DC24V(DC19.2V~DC28.8V) |
| 4路静态工作电流 | ≤150mA |
| 8路静态工作电流 | ≤300mA |
| 12路静态工作电流 | ≤450mA |
| 16路静态工作电流 | ≤600mA |
| 4路更大 工作电流 | ≤200mA |
| 8路更大 工作电流 | ≤400mA |
| 12路更大 工作电流 | ≤600mA |
| 16路更大 工作电流 | ≤800mA |
| n + 1路光电隔离的CAN接口传输距离 | 每个CAN回路的距离 < 3000m |
| 电源指示灯 | 绿色，外部电源供电正常时点亮 |
| CAN接口通讯指示灯 | 红色，相应接口CAN总线正常通讯时闪亮 |
| OUTn指示灯 | 红色，相应分支正常通讯时闪亮 |
| 主干终端电阻设置插针X1（线路板上） | 作为主干回路的终端时，应将短路块短接到“120”一侧 |
| 环境温度 | 0℃～+40℃ |
| 相对湿度 | ≤95%，不凝露 |
四、海湾GST-CAN100H CAN星型集中器外形尺寸图
CAN100H/4 CAN星型集中器外形尺寸
CAN100H/8 CAN星型集中器外形尺寸
CAN100H/12 CAN星型集中器外形尺寸
CAN100H/16 CAN星型集中器外形尺寸
