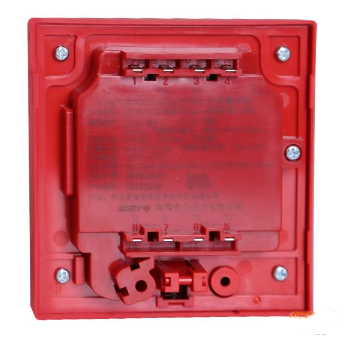

海湾J-SAF-GST9211A(Ex)手动火灾报警按钮

一、J-SAF-GST9211A(Ex)手动火灾报警按钮概述

　　J-SAF-GST9211A(Ex)手动火灾报警按钮(以下简称报警按钮)安装在公共场所，当人工确认发生火灾后，按下此报警按钮，即可向控制器发出报警信号，控制器接收到报警信号，将显示出与报警按钮相连的GST-LD-8332编址接口模块的编号，并发出报警声响。本报警按钮防爆类型为本质安全型，符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》和GB3836.4-2000《爆炸性气体环境用电气设备第4部分:本质安全型“i”》的有关规定，并取得了 防爆产品检验机关颁发的产品防爆合格证书，同时满足国标GB19880-2005《手动火灾报警按钮》的有关规定，主要应用于石油及化工等易燃、易爆场所。

二、J-SAF-GST9211A(Ex)手报特点

　　采用拔插式结构设计，安装简单方便；先安装底座，线路调试完成后再装主体进行开通调试；报警按钮上的按片在按下后可用专用工具复位。

按下报警按钮按片，可由报警按钮提供独立输出触点，可通过外接安全栅控制其它设备。

三、J-SAF-GST9211A(Ex)手动火灾报警按钮技术特性

　　1.工作电压：电源总线电压：DC24V允许范围：DC16V～DC28V

　　2.工作电流：

　　监视电流：0mA

　　报警电流≤30mA

　　3.输出容量：额定DC30V/100mA无源常开输出触点，接触电阻≤100m

　　4.启动零件型式：可重复使用型

　　5.启动方式：人工按下按片

　　6.复位方式：用专用钥匙复位

　　7.火警指示灯：红色，正常时熄灭，报警后点亮

　　8.线制：两线制

　　9.使用环境：

　　类型：户内

　　温度：-10℃～+55℃

　　相对湿度≤95%，不凝露

　　10.外形尺寸：95.4mm×98.4mm×42.5mm（带底壳）

　　11.外壳防护等级：IP43

　　12.壳体材料和颜色：ABS，红色

　　13.重量：约221g(含底壳)

　　14.安装孔距：60mm

　　15.防爆标志：ExibIICT6

　　16.防爆合格证号：CE082021

　　17.配接安全栅输出参数：Uo＝28V，Io＝93mA

　　18.执行标准：GB19880-2005GB3836.1-2000GB3836.4-2000

四、J-SAF-GST9211A(Ex)手报按钮测试

　　1.警告：待全部设备都安装完毕后再接通电源。

　　2.报警按钮安装结束后或在使用过程中至少每年都必须进行测试。

　　3.报警按钮在进行测试之前，应通知有关管理部门，系统将进行维护，会因此而临时停止工作。同时应切断将进行维护的区域或系统的逻辑控制功能，以免造成不必要的报警联动。

　　4.按下报警按钮按片，报警按钮红色报警指示灯应点亮。

　　5.测试结束后，用复位钥匙使报警按钮复位，并通知有关管理部门系统恢复正常。

　　6.在测试过程中不合格的报警按钮检验其连接线是否正常，然后再进行测试，如仍不能通过测试，则应返回维修。

五、J-SAF-GST9211A(Ex)手动火灾报警按钮使用及操作

　　1.连好线后，报警按钮处于正常工作状态。

　　2.当现场发生火警后，按下报警按钮上的按片，报警按钮指示灯应点亮，控制器显示相关报警信息。

　　3.无火情后及时将报警按钮复位。

　　4.钥匙使用方法　　先将前面板下边印有钥匙标识的翻盖打开，然后将钥匙垂直插入复位孔内（要插到底），顺时针旋转，压片复位弹出后，去除钥匙，还原翻盖。
