GST-NNET-02接口卡

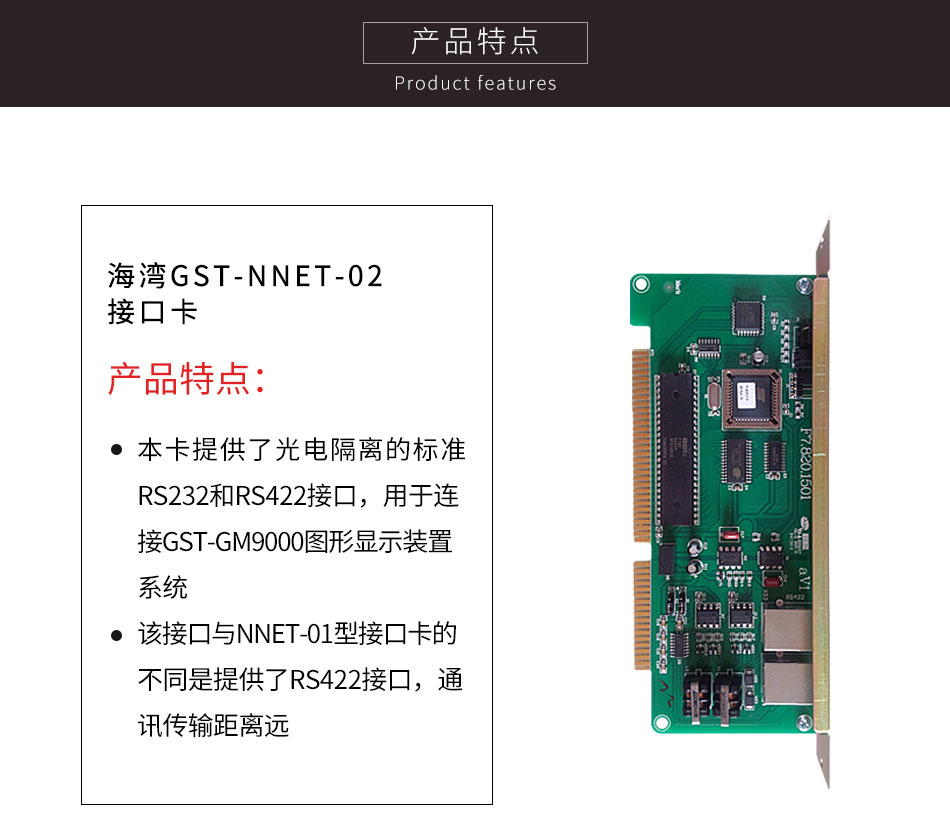

一、NNET-02接口卡特点：

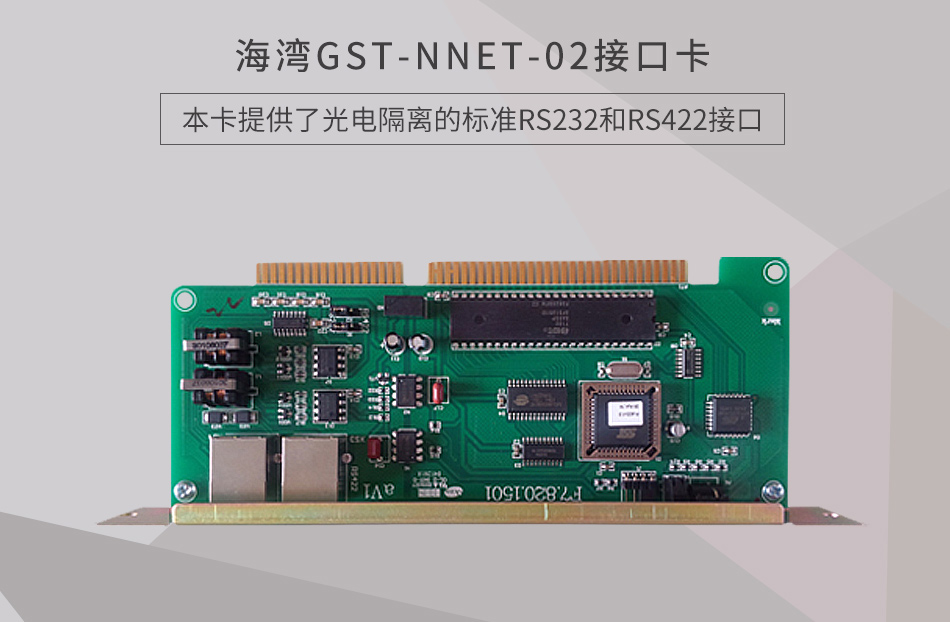

　　各类接口卡系列NNET-02型接口卡是GST9000、GST5000、GST500、GST200控制器的可选配板卡，本卡提供了光电隔离的标准RS232和RS422接口，用于连接GST-GM9000图形显示装置系统。该接口与NNET-01型接口卡的不同是提供了RS422接口，通讯传输距离远。

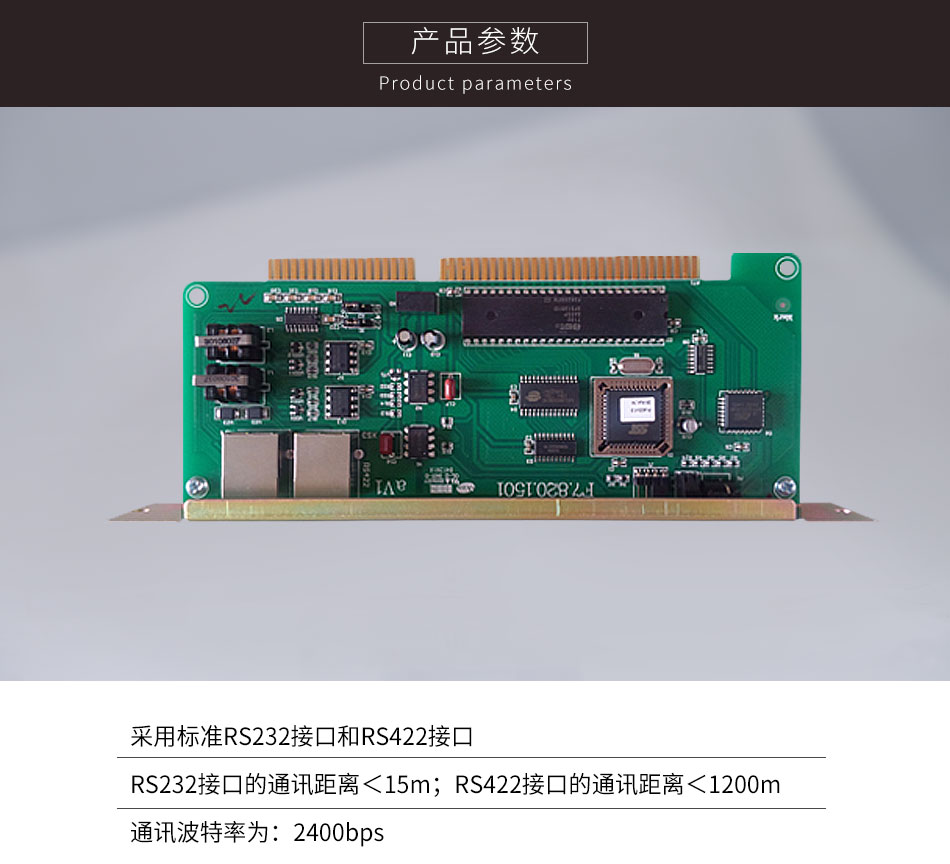

二、GST-NNET-02接口卡接口卡主要技术指标：

　　1.采用标准RS232接口和RS422接口

　　2.RS232接口的通讯距离＜15m；RS422接口的通讯距离＜1200m

　　3.通讯波特率为：2400bps

三、GST-NNET-02接口卡应用：

　　NNET-02型接口卡直接插入控制器的主机箱中工作，通过232数据线（随卡提供）连接到GST-GM9000图形显示装置系统的RS232接口或者通过屏蔽网线（GST-GM9000系统提供）连接到GST-GM9000图形显示装置系统的RS422接口。当图形显示装置与控制器的通讯距离大于1200m时，可通过配接FIB232S01型RS-232光纤调制解调器，将RS232信号转换成光纤信号，进行光纤通讯，来扩展通讯距离（单模光纤通讯距离可达45公里）。接口卡与光纤调制解调器连接需配接232数据线1（GST5000控制器）及232数据线3（GST200控制器配接）。
注：RS422接口通讯时，GST-GM9000系统提供提供了3m长的屏蔽网线，该屏蔽网线更大传输距离为100m，如果通讯距离大于100m，需通过屏蔽双绞线进行传输。
