海湾DZX-02(Ex)本安型定位底座

简要描述：

更新时间：2024-08-05 15:29:33
访问量：23609

产品咨询联系我们

产品展示

/ Products Classification 点击展开+

详细介绍

DZX-02(Ex)本安型定位底座参数 DZX-02(Ex)本安型定位底座特点 DZX-02(Ex)本安型定位底座实拍

一、DZX-02(Ex)本安型定位底座概述：

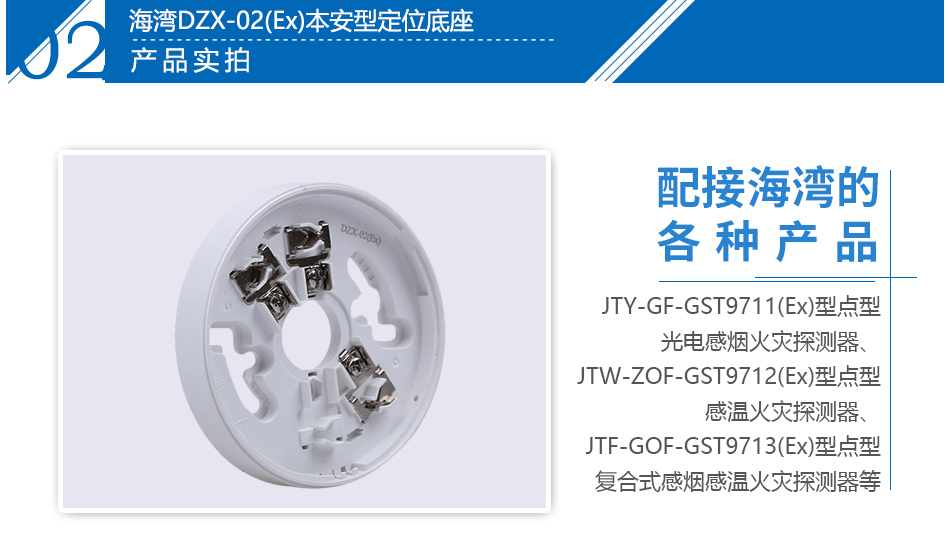

　　DZX-02(EX)本质安全型定位底座，是海湾GST集团生产的一款通用底座，可配接海湾的各种产品使用，如JTY-GF-GST9711(Ex)型点型光电感烟火灾探测器、JTW-ZOF-GST9712(Ex)型点型感温火灾探测器、JTF-GOF-GST9713(Ex)型点型复合式感烟感温火灾探测器等本安型火灾探测报警产品。

二、DZX-02(Ex)本安型定位底座结构：

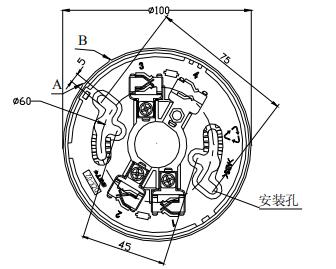

　　DZX-02(Ex)本安型定位底座安装，探测器与底座之间有定位卡口，使探测器具有的安装位置。底座所用材料具有防静电功能。底座示意图如图1- 1所示：

DZX-02(Ex)本安型定位底座

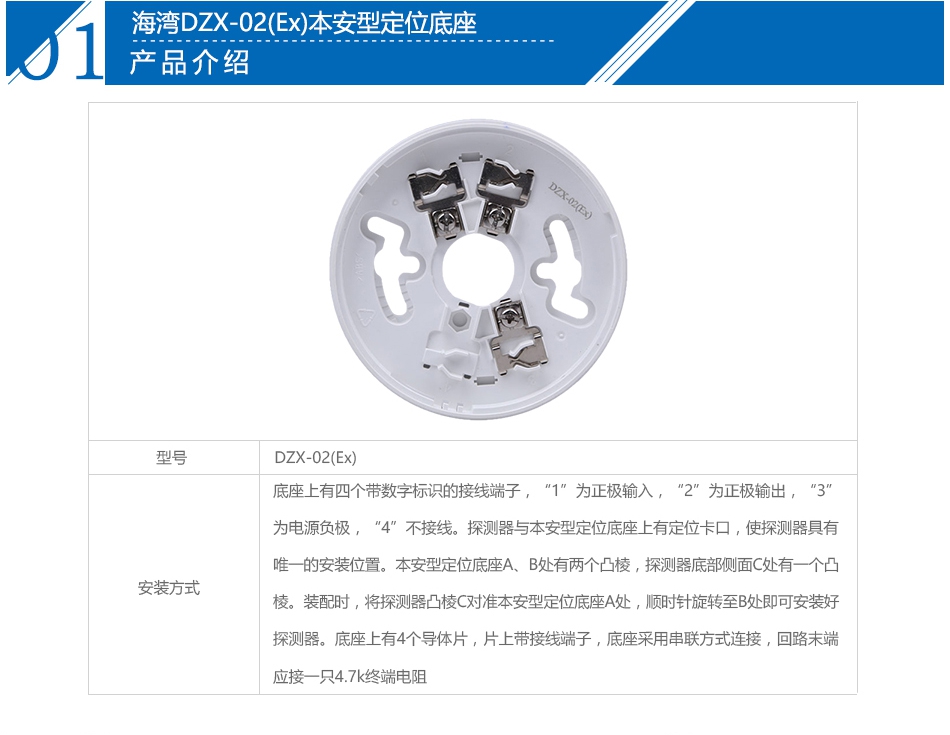

　　底座上有四个带数字标识的接线端子，“1”为正极输入，“2”为正极输出，“3”为电源负极，“4”不接线。探测器与本安型定位底座上有定位卡口，使探测器具有的安装位置。本安型定位底座A、B处有两个凸棱，探测器底部侧面C处有一个凸棱。装配时，将探测器凸棱C对准本安型定位底座A处，顺时针旋转至B处即可安装好探测器。底座上有4个导体片，片上带接线端子，底座采用串联方式连接，回路末端应接一只4.7k终端电阻。
