海湾TS-GSTN603消防电话插孔

简要描述：

更新时间：2024-08-03 10:37:15
访问量：20272

产品咨询联系我们

产品展示

/ Products Classification 点击展开+

详细介绍

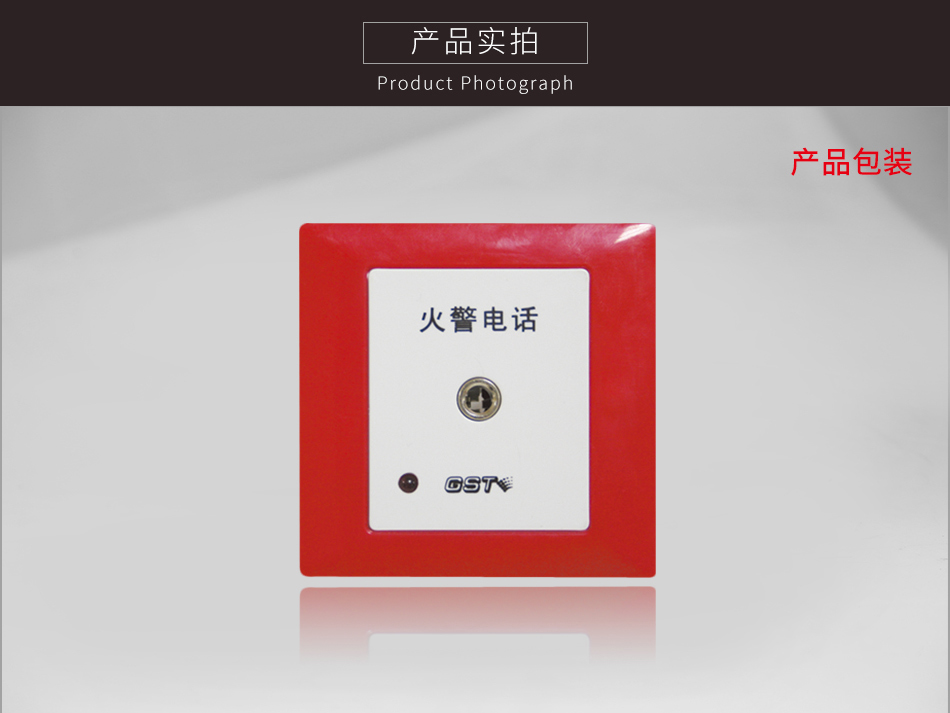

海湾TS-GSTN603消防电话插孔展示海湾TS-GSTN603消防电话插孔特点海湾TS-GSTN603消防电话插孔实拍

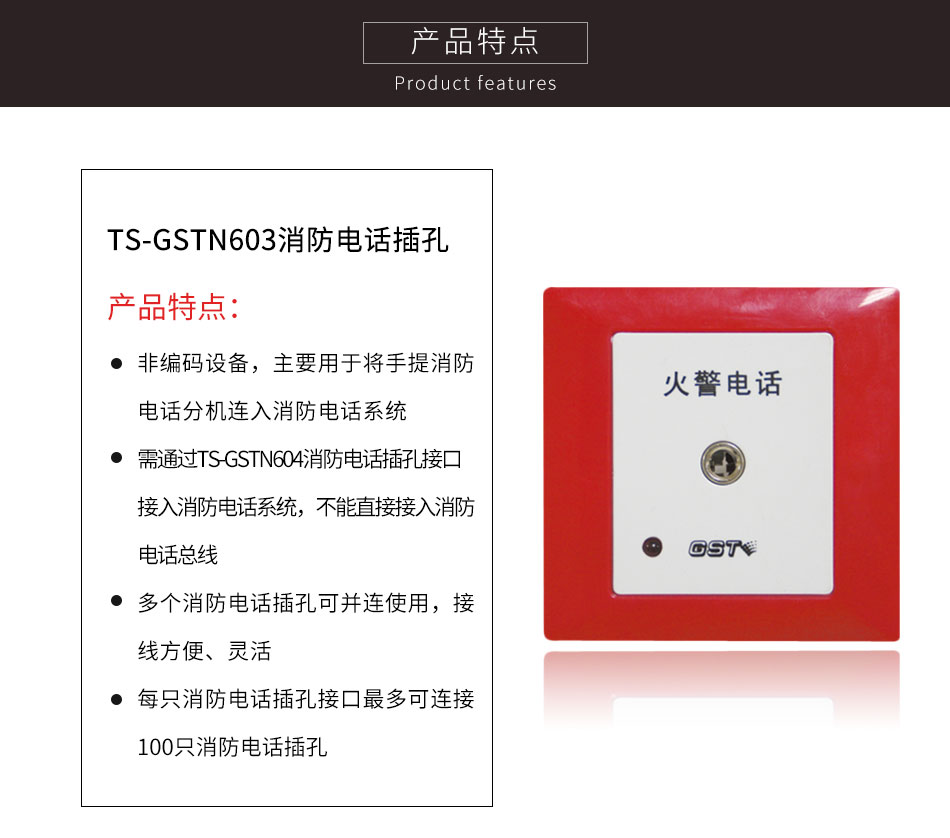

一、海湾TS-GSTN603消防电话插孔特点

　　TS-GSTN603型消防电话插孔是非编码设备，主要用于将手提消防电话分机连入消防电话系统。消防电话插孔需通过TS-GSTN604消防电话插孔接口接入消防电话系统，不能直接接入消防电话总线。多个消防电话插孔可并连使用，接线方便、灵活。每只消防电话插孔接口最多可连接100只消防电话插孔。

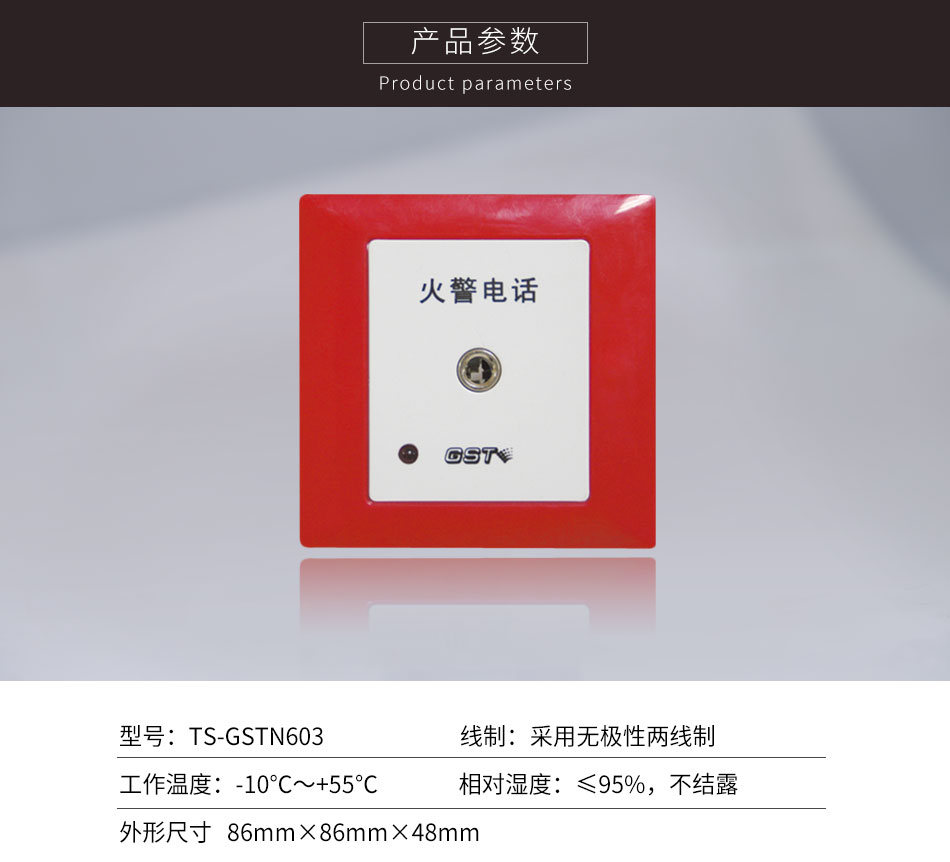

二、海湾TS-GSTN603消防电话插孔主要技术指标

型号	TS-GSTN603
线制	采用无极性两线制
使用环境	温度：-10℃～+55℃　相对湿度≤95%，不结露
外形尺寸	86mm×86mm×48mm

三、海湾TS-GSTN603消防电话插孔结构特征、布线与安装

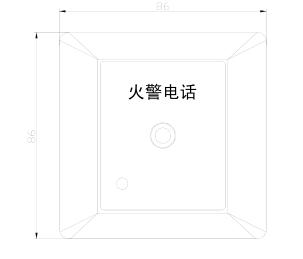

　　TS-GSTN603型消防电话插孔外形尺寸及结构示意图如图

TS-GSTN603消防电话插孔

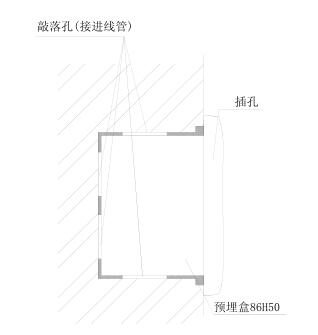

　　电话插孔安装采用进线管预埋装方式，取下电话插孔的红色盖板，用螺钉或自攻螺钉将电话插孔安装在86H50型预埋盒上，安装孔距为60mm，安装好红色盖板，安装方式如下图所示。

TS-GSTN603消防电话插孔

　　其中：

　　端子XT1电话线输入端；端子XT2电话线输出端，接下一个电话插孔。

　　布线要求：采用截面积≥1.0mm²的阻燃RVVP屏蔽线。

四、海湾TS-GSTN603消防电话插孔应用方法

　　参见TS-GSTN603消防电话插孔安装使用说明书。
